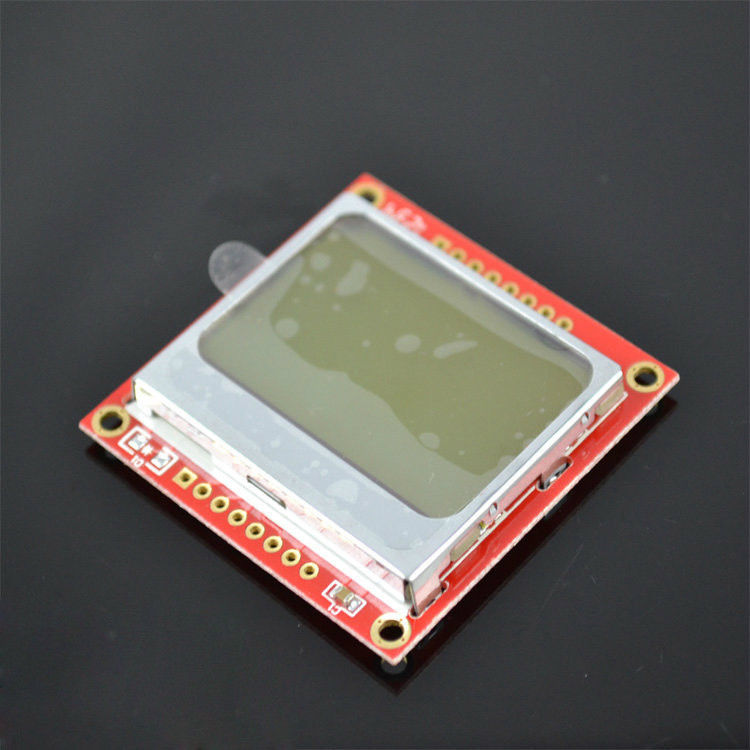

نوكيا 5110 lcd وحدة نمطيّة ل Arduino مع backlight أبيض pcb أحمر ل Arduino

نوكيا 5110 وحدة lcd لاردوينو مع الخلفية البيضاء الأحمر ثنائي الفينيل متعدد الكلور لاردوينو

تفصيل سريع:

وحدة 1.5110 لديها موقع تسوية قوية

2. التصميم المستقل

جودة 3.visged

4. جديد أحمر أسفل طبقة ثنائي الفينيل متعدد الكلور الحدود جديد لاصق موصل فيلم واقية الأصلي سعر كبير نرحب العملاء ممتازة عبر الإنترنت أو الاتصال لمناقشة.

5.NOKIA 5110 وحدة LCD لديها الخلفية الزرقاء ، الخلفية البيضاء والإضاءة الخلفية البرتقالية

وصف:

● 84x48 نقطة مصفوفة شاشات الكريستال السائل ، يمكن عرض أربعة خطوط من الأحرف الصينية ،
● استخدام واجهة تسلسلية للتواصل مع واجهة المعالج المضيف تقلل إلى حد كبير عدد خطوط الإشارة ، بما في ذلك خطوط الطاقة والأرض ، بما في ذلك الإشارة 8 فقط. دعم متعدد؟ النوع التنفيذي  المحكوم عليه  الزرزور ㄈ Wei VR MCU SPI ، وضع التسلسل MCS 0 ، إلخ.) ، معدل نقل يصل إلى 4Mbps ، يمكن كتابته لعرض البيانات بأقصى سرعة بدون وقت انتظار.
● يمكن توصيله بواسطة لاصق موصّل إلى النسخة المطبوعة من الوحدة ، بدلاً من توصيل الكبلات مع خطاف معدني في الوحدة النمطية الوحدة النمطية إلى ثنائي الفينيل متعدد الكلور ، مما يجعل من السهل جدًا تركيبها واستبدالها.
● وحدة تحكم LCD / رقاقة سائق على رقاقة كانت مرتبطة بحجم وحدة LCD الصغيرة.
● استخدام امدادات الطاقة ذات الجهد المنخفض ، وتيار التشغيل العادي عند عرضها في 200 درجة مئوية أو أقل ، ولديه وضع خفض القوة.

مواصفات:

ملحوظة:
1. "LIGHT" مرتبطة مع GND ، الإضاءة الخلفية لتكون مضاءة.
2. تحتاج إلى ضغط الشاشة و PCB تشديد ، قد حصلت فضفاضة بعد الولادة.
3 استخدم وحدة التحكم 3.3V ، وإلا قد تكون الشاشة غامضة تمامًا.

وحدة LCD5110:
الجهد امدادات الطاقة: 2.7V-3.3V ، 5V على ما يرام ، ولكن جزء من الشاشة يصبح أسود عند اختباره؟
مستوى واجهة البيانات: 2.7-5V؟
الإضاءة الخلفية الجهد الكهربائي: أعلى 3.3V؟
حجم الوحدة: 43.6 مم × 43.1 مم (عرض × الارتفاع)؟
قطر التثبيت: 2mm؟
الخلفية: أبيض
وثيقة للتحميل: البيانات
1．RST --------- إعادة؟
2؟ ------------ اختيار رقاقة؟
3．DC ----------- data / commands choice؟
4．DIN ----------- خط البيانات التسلسلية؟
5．CLK ------------ المسلسل على مدار الساعة Spee
6.3.3V ------------ VCC؟
7．LIGHT --------- محطة التحكم في الإضاءة الخلفية؟
8．GND ----------- الطاقة السلبية

ميزة تنافسية:

1. خدمة العملاء مريحة وودية
2. انخفاض الأسعار مباشرة من الموردين المصنع
3. تسليم سريع حول العالم.
4. عالية الجودة مع المعايير العالمية.
5. 1 سنة الضمان المصنع
6. طريقة الشحن الآمن والدفع
